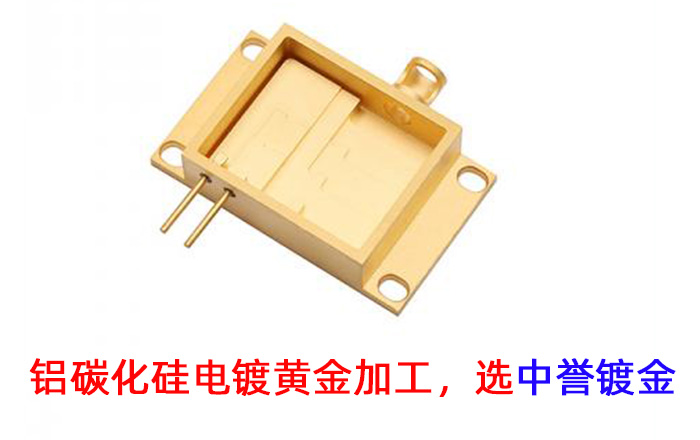

铝碳化硅镀金是将铝沉积在碳化硅基底上的一种表面处理方法。该方法可以增强碳化硅材料的导電性和抗氧化性能,提高其在電子器件和光電器件中的应用。
具體的镀金过程通常包括以下几个步骤:
- 准备碳化硅基底:将碳化硅基底进行清洁处理,去除表面的杂质和氧化物。
- 镀铝层:将碳化硅基底置于包含铝离子的溶液中,通过電化學方法使铝离子沉积在碳化硅基底表面。可以使用直流或脉冲電流进行沉积,控制沉积时间和電流密度可以调节铝层的厚度。
- 退火处理:镀金完成后,可以进行退火处理,以提高金属与基底之间的结合强度。退火过程通常在高温下进行,可以提高金属层的致密性和降低应力。
- 表面处理:根据具體应用需求,可以对镀金层进行进一步的表面处理,如抛光、薄膜涂覆等,以提高外观和功能性能。
镀金的目的是在碳化硅材料表面形成一层金属保护层,提高材料的导電性和抗氧化性能,使其能够更好地用于電子器件和光電器件中。
