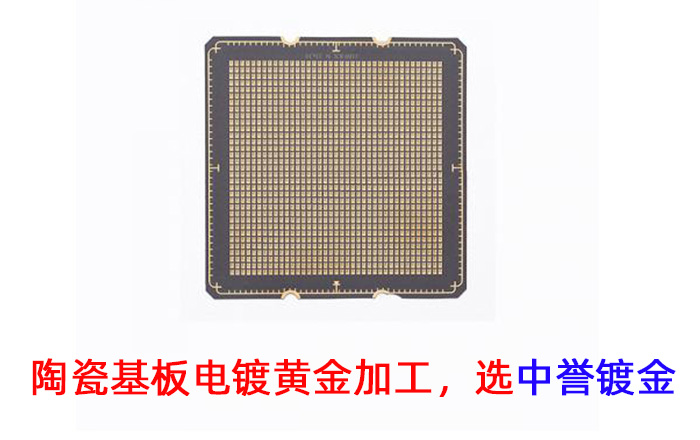

陶瓷基板镀金介绍

陶瓷基板镀金是一种将金属镀层应用到陶瓷基板上的工艺。这种技术用于提高陶瓷基板的导電性能和耐腐蚀性，同时赋予其金属的外观。

陶瓷基板通常具有优异的力學和耐热性能，但其导電性较差。通过镀金可以在陶瓷基板上形成一层金属导電层，以提高其导電性能。镀金还可以有效地防止陶瓷基板受到腐蚀和氧化的影响，延長其使用寿命。

陶瓷基板镀金通常采用電镀的方法。首先，在陶瓷基板表面涂覆一层导電涂料，如硝酸盐或氧化物。然后，在涂覆层上施加電流，使金属离子在涂覆层上析出，并形成金属镀层。通常使用金、银或铜等常用金属进行镀金。

陶瓷基板镀金具有一定的难度和要求，需要控制好電流、温度和时间等参数，以确保镀层的均匀性和质量。此外，镀金后的陶瓷基板需要进行一系列的清洗和处理，以增强金属镀层与陶瓷基板的结合力。

陶瓷基板镀金广泛应用于電子、光電子、航空航天等领域，用于制作高性能電路板、電子元件和传感器等。它能够兼顾陶瓷基板的优异性能和金属的导電性能，提高器件的可靠性和工作效率。
