插针镀厚金厚度怎样？镀金插针主要应用在什么地方？

一、插针镀厚金厚度一般多少？

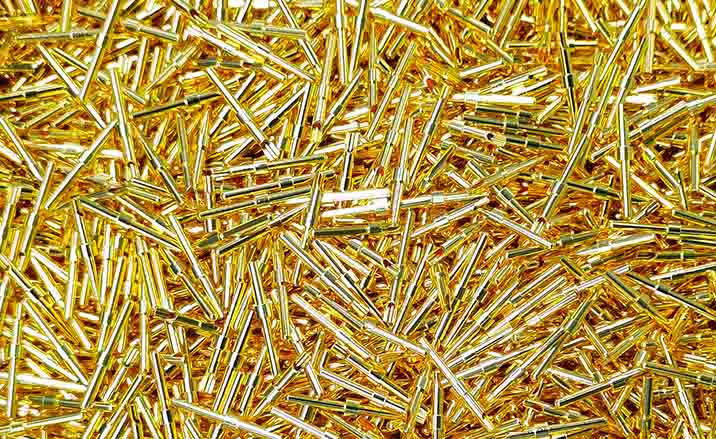

插针镀厚金厚度是指给插针表面镀上一层较厚的金属，一般為金。镀厚金的目的是為了提高插针的导電性、耐腐蚀性和耐磨性，从而确保插针在使用过程中的稳定连接和可靠性。

插针镀厚金的厚度一般根据具體应用需求来确定，常见的镀金厚度為几微米至几十微米。较薄的镀金层适用于需要较高导電性能和较低成本的场合，而较厚的镀金层适用于需要更好的耐腐蚀性和耐磨性的环境。

插针镀厚金厚度通常通过電化學镀（電镀）等工艺来实现。在電镀过程中，通过将插针作為阴极，金溶液中的金属离子在其表面析出形成金层。镀金厚度的控制可以通过调整電镀时间、電流密度和金溶液的成分等参数来实现。

总之，插针镀厚金的厚度是根据具體应用需求来确定的，可以通过電镀等工艺实现，并提供了更好的导電性、耐腐蚀性和耐磨性。

二、插针镀厚金厚度可以用于以下地方：

1. 電子制造业：插针是一种電子连接器件，使用镀厚金技术可以提高插针的导電性能和抗腐蚀性能，确保電子设备的稳定连接和可靠性。
2. 航空航天工业：在航空航天领域，插针广泛应用于飞机、火箭和卫星等系统的電子连接和信号传输中。镀厚金技术可以提高插针的耐高温、耐腐蚀性能，确保在极端环境下的可靠性。
3. 医疗器械：在医疗器械制造中，插针用于医疗设备的信号传输和连接。镀厚金技术可以提高插针的抗菌能力和导電性能，确保医疗设备的安全和可靠性。
4. 汽車工业：插针在汽車電子系统中起到重要作用，用于连接控制模块、传感器和電子元件等。镀厚金技术可以提高插针的電导率和耐腐蚀性，确保汽車電子系统的稳定性。

总之，插针镀厚金厚度可以应用于需要提高导電性能、抗腐蚀性能和可靠性的场所，如電子制造业、航空航天工业、医疗器械和汽車工业等领域。

三、插针镀金加工，電镀金厂家介绍

深圳市中誉表面技术处理有限公司（欢迎咨询：159-8937-3516），专业的五金件電镀金加工厂，在宝安區拥有完善的滚镀線和挂镀線。涵盖：铝合金镀金、陶瓷镀金、铜件镀金、不锈钢镀金、钨铜镀金等五金電镀金产品。专业承接電子类、通讯、光纤、航空、医疗等精密五金接插件、导電接触片类，对导電性、焊锡性、抗蚀性等有要求的行业镀金加工。

深圳市中誉表面技术处理有限公司成立于2019年，位于我國经济发达的特區深圳。

公司专业承接電子类、通讯、光纤、航空等类精密五金接插件、导電接触片类，对导電性、焊锡性、抗蚀性等有要求的行业。高端产品加工電镀业務，致力打造成為光通讯领域中、高端产品線的高质量電镀加工服務商。

公司拥有配套完善设施的電镀生产車间和扎实稳定的工艺基础，配合独立的标准化验室及检测室，能对镀液、原材料、产品全过程生产工艺等进行及时化验分析和功能性检测验证。

主要检测仪器有牛津X－ray光谱镀层测厚仪、盐雾实验机、PCT加速老化试验机、蒸气老化试验箱、高温老化箱等，辅予满足产品质量要求。总公司设有健全的环保排污设施及電镀废水处理等系统，水处理设施达标符合排放标准的现代型科技环保的金属表面处理企业。公司秉承“质量第一、价格合理、客户至上”的经验理念，期待您的光临！
